Rysowanie siły reakcji równi Siła reakcji równi jest siłą dokładnie przeciwną do
składowej siły ciężkości prostopadłej do równi (siły dociskającej).
Ma więc ona ten sam kierunek i wartość co siła dociskająca, ale
przeciwny zwrot.
Dlatego, żeby dobrze narysować tę siłę, najpierw pomocniczo musimy wykreślić wektor składowej siły ciężkości dociskającej klocek do równi. Siłę reakcji rysujemy od punktu styczności klocka z równią, aby podkreślić, że źródłem tej siły jest równia (gdyby nie było równi, nie byłoby tej siły i klocek by spadał)

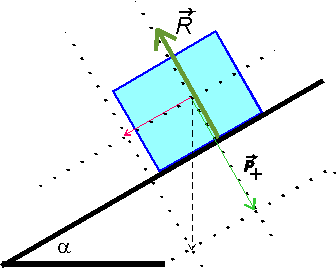

Na tym rysunku grubsza strzałka zielona to siła reakcji podłoża |
|
|
